Sur les chantiers de tension de boulons, la manipulation, l'alignement et le support des tendeurs de boulons reposent en grande partie sur le levage et l'alignement manuels, ce qui est physiquement exigeant. Pour résoudre ce problème, WREN a développé cet outil auxiliaire de tendeur de boulons, qui remplace les opérations de levage manuelles traditionnelles, réduit la contrainte physique pendant la construction et améliore la qualité de l'installation des boulons tout en réduisant la charge de travail.

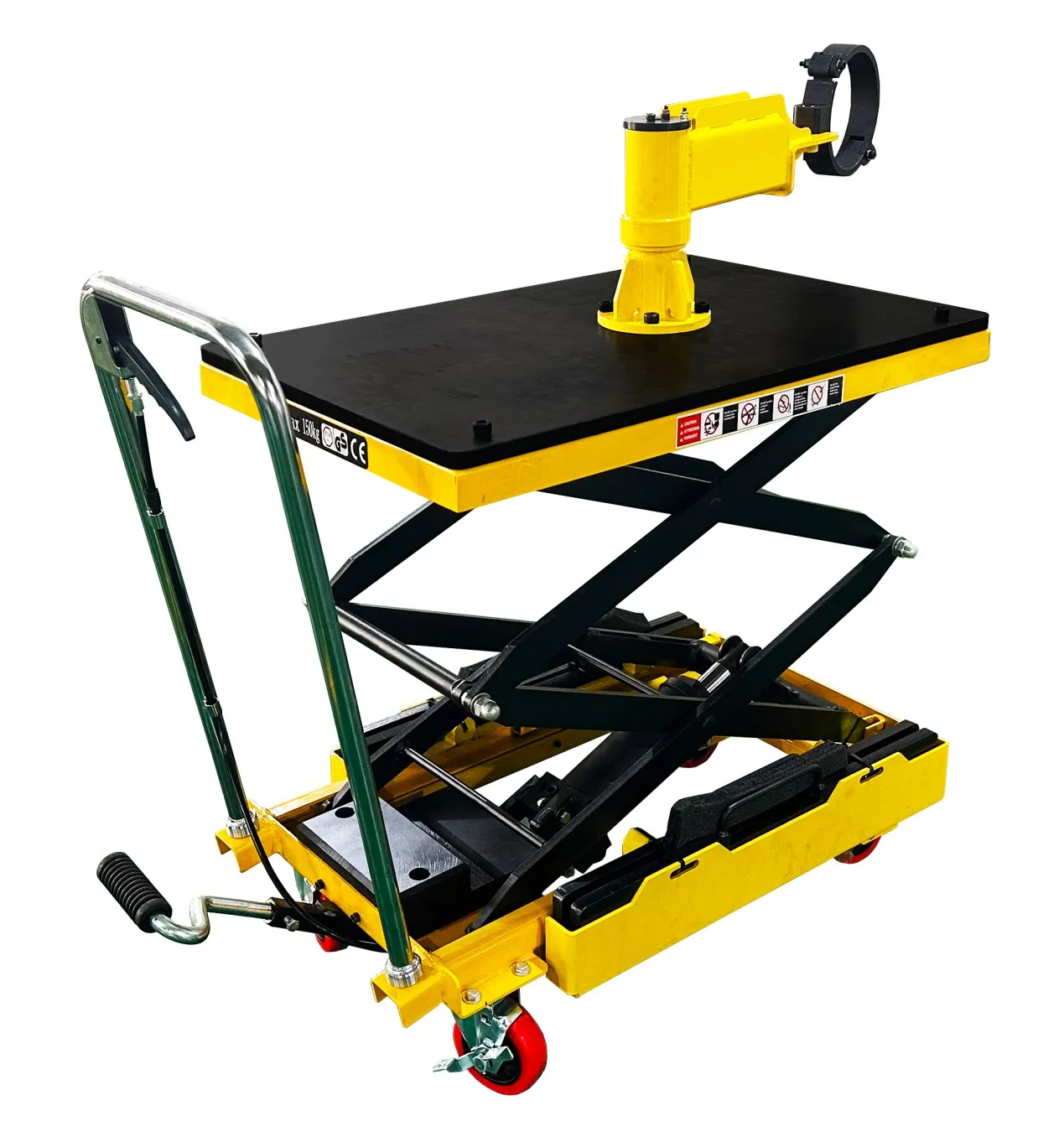

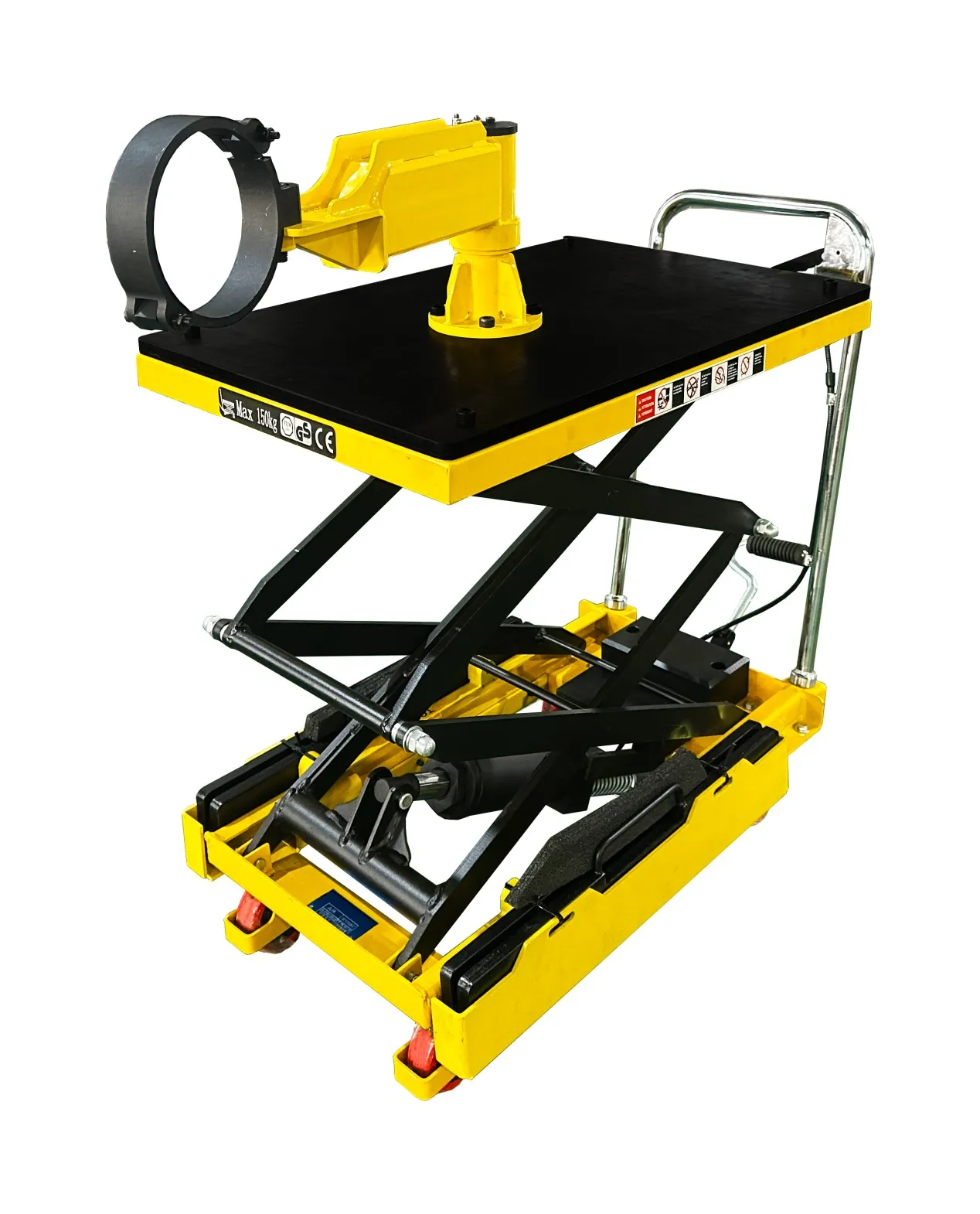

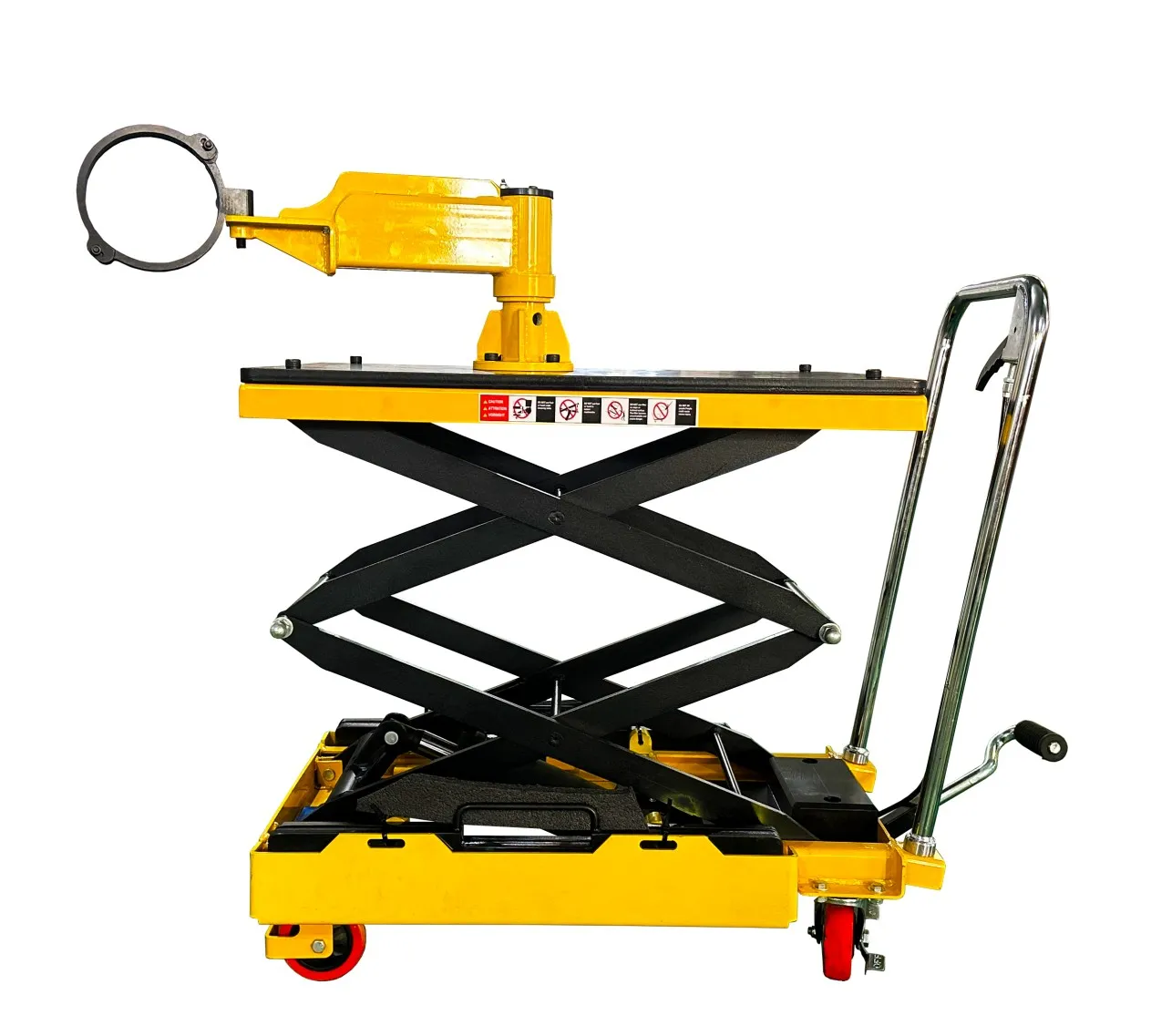

La structure globale de ce luminaire auxiliaire se compose d'un chariot de levage hydraulique mobile, d'un ensemble contrepoids, d'un bras pivotant, d'un ensemble de serrage et d'autres composants.

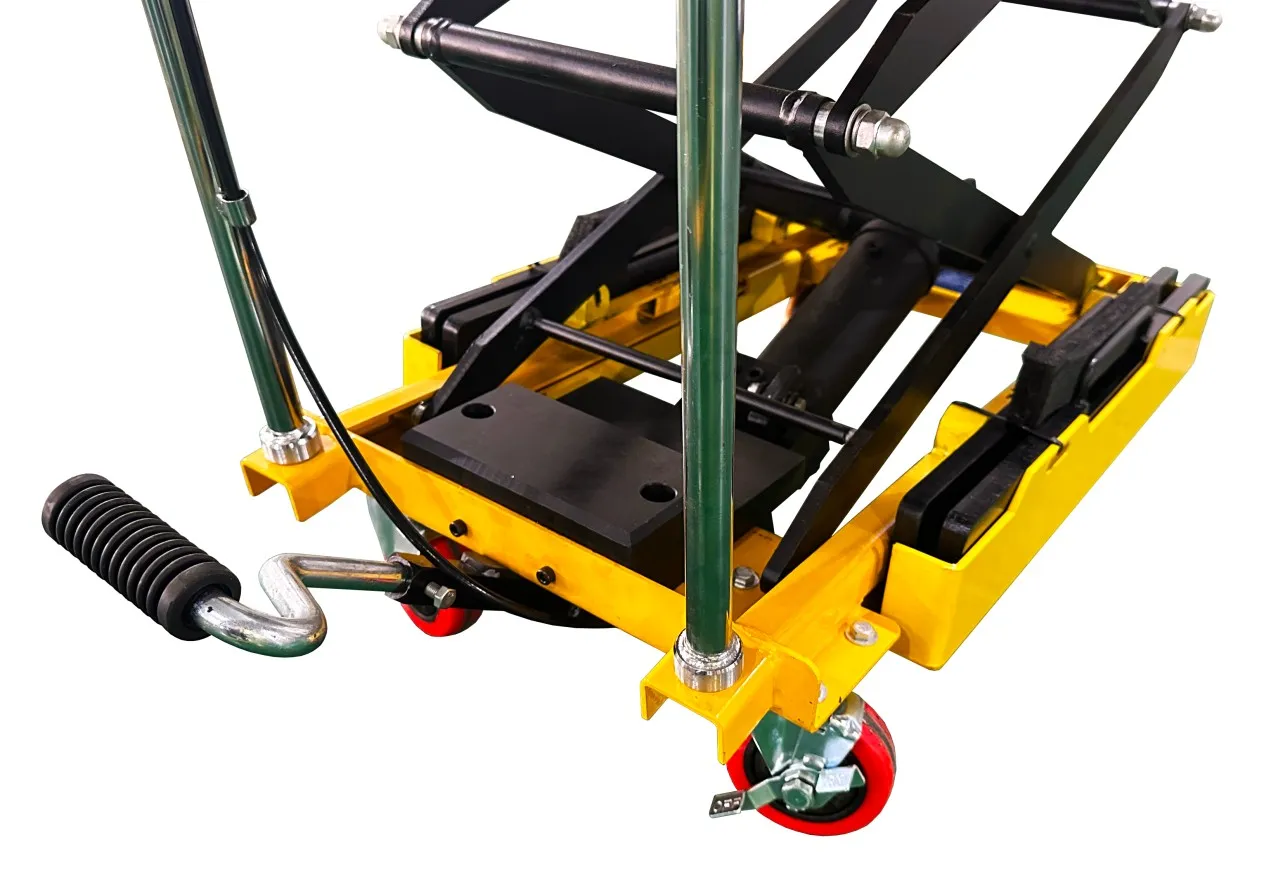

Chariot élévateur hydraulique mobile : se compose de quatre roulettes, d'acier de construction, d'une plate-forme en tôle, de composants hydrauliques et d'une poignée. Le corps principal est principalement constitué de plaques d'acier au carbone soudées ensemble et fixées avec des vis. Il est déplacé vers l'emplacement de travail souhaité à l'aide des quatre roulettes montées sur la base. Plage de hauteur du chariot élévateur hydraulique : environ 300-1 260 mm ; Capacité de charge : 150 kg ; Capacité de charge de travail : environ 110 kg.

Ensemble de contrepoids : Comprend le bloc de contrepoids principal, la plaque de contrepoids de la table de travail, les plaques de contrepoids à dégagement rapide et d'autres composants, qui sont fixés au chariot élévateur hydraulique mobile à l'aide de vis et de vis à oreilles. Poids d'une seule plaque de contrepoids à dégagement rapide : environ 6,3 kg ; poids de la plaque de contrepoids de la table de travail : environ 37 kg ; poids du bloc de contrepoids : environ 12 kg.

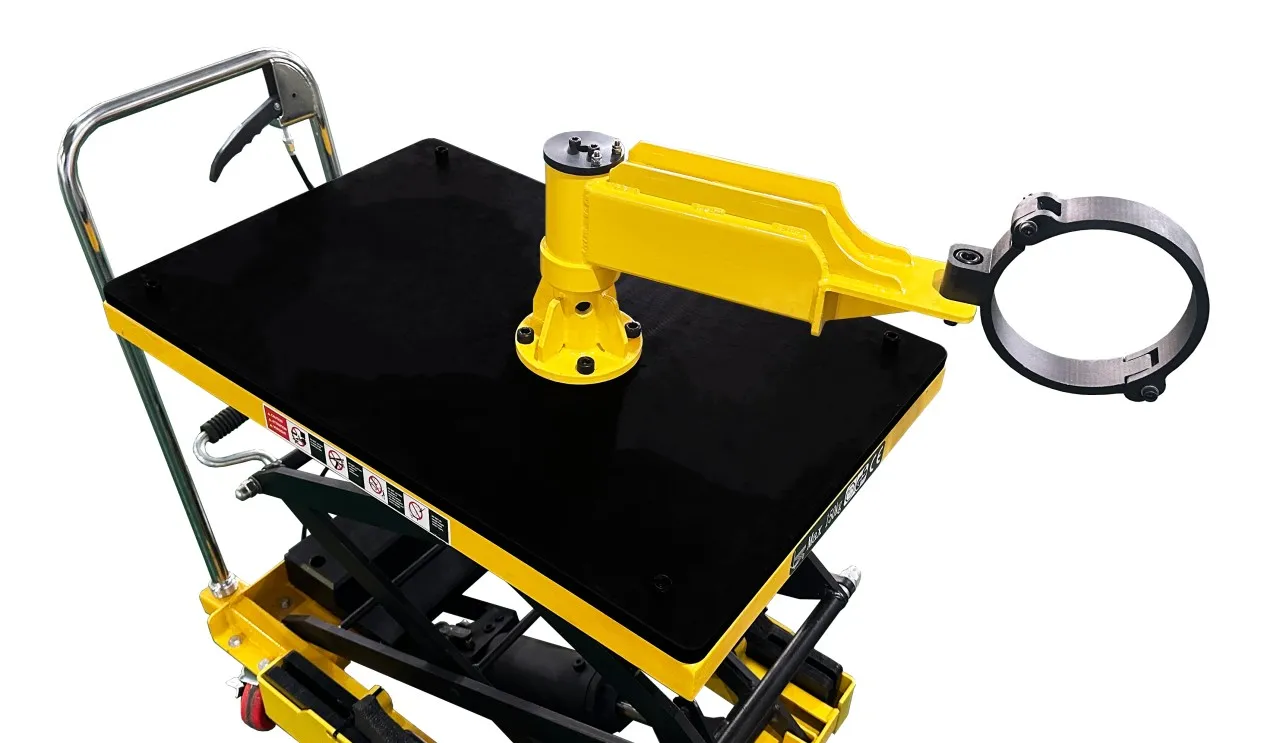

Ensemble bras oscillant : se compose d'un arbre de bras oscillant à bride, d'un bras oscillant et d'autres composants, qui sont assemblés par soudage, vis et roulements et montés sur un chariot élévateur hydraulique mobile. Plage de rotation du bras oscillant : ± 15 ° ; longueur du bras oscillant : environ 320 mm ; force de fonctionnement manuelle requise : environ 20 N.

Assemblage de la pince : se compose d'une pince supérieure et d'une pince inférieure reliées par des vis et des écrous. En ajustant les vis, la pince fixe solidement le tendeur en place. Le diamètre intérieur de la pince est disponible en trois tailles - φ129 mm, φ141 mm et φ135 mm - selon les exigences.

Cet ensemble complet d'outils remplace les tâches traditionnelles d'assistance manuelle, de manutention et d'alignement. Il ne nécessite que 20 N de force d'assistance pour effectuer les ajustements de l'équipement, éliminant ainsi le besoin d'un travail manuel pénible, réduisant considérablement la pression physique sur les travailleurs de la construction et doublant l'efficacité opérationnelle. Si vous êtes intéressé, n'hésitez pas à nous contacter.
